Thermoschrumpftunnel

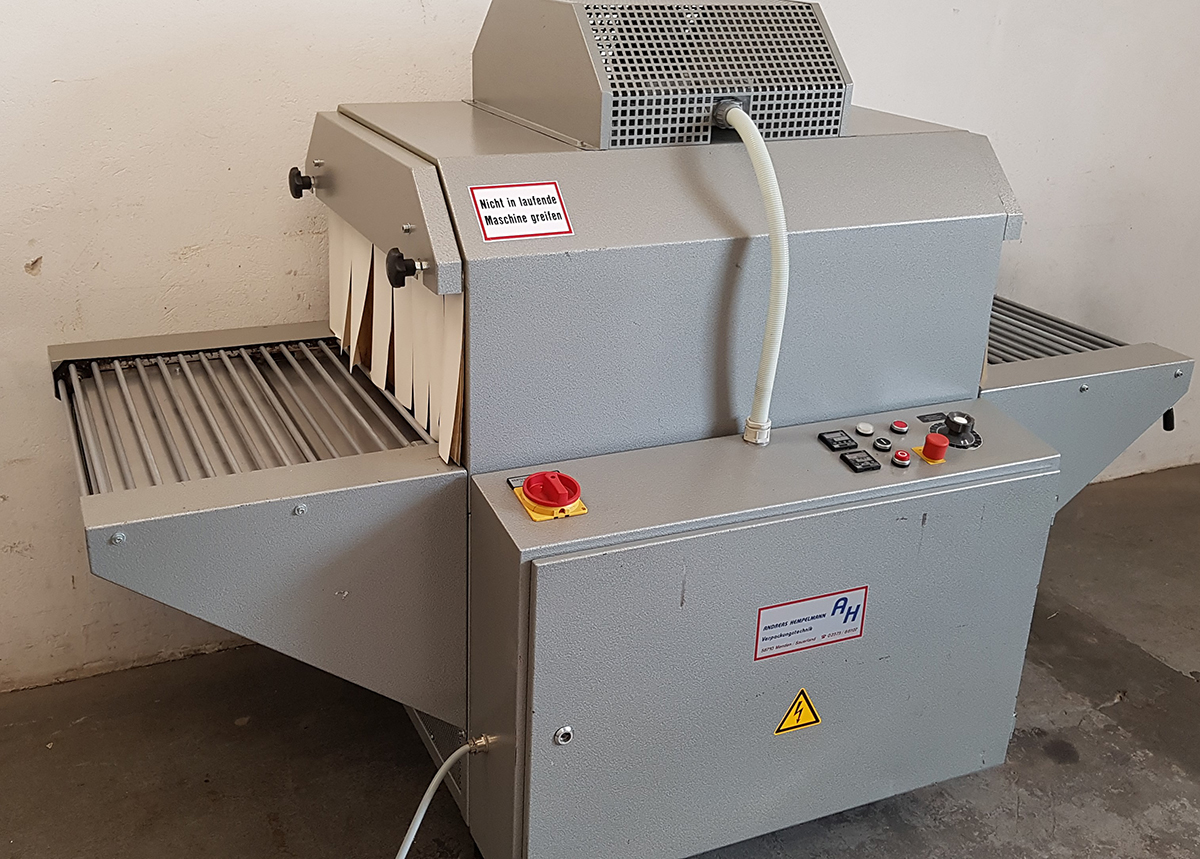

Thermo-Schrumpftunnel Beck HV 601

 Beck Thermoschrumpftunnel Typ HV 601
Gebrauchtmaschine, Baujahr 2002


Ausstattung


- Kettenstabtransport
- silikonüberzogene Transportstäbe
- Temperaturkontrolle über elektr. Thermostat
- Getrennt regulierbare Unter- und Oberhitze
- stufenlos regelbare Durchlaufgeschwindigkeit


Technische Daten


Tunneldurchlassbreite:         600 mm max.
Tunneldurchlasshöhe:         280 mm max.
Länge Tunnelhaube beheizt: 1.000 mm
Transportlänge:                  2.100 mm
Heizleistung:                      4 - 12 kW regelbar
Anschlusswert:                   13 kW
Farbe:                                 hammerschlag aluminium


   Preis auf Anfrage

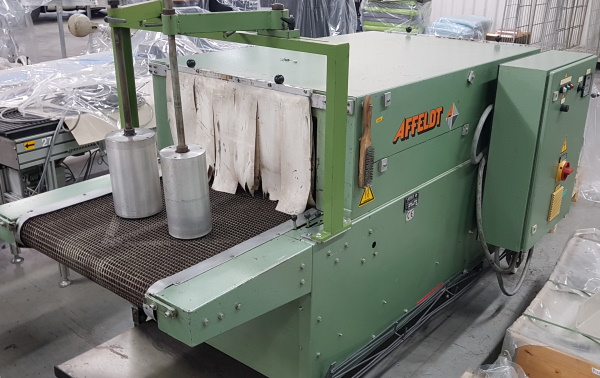

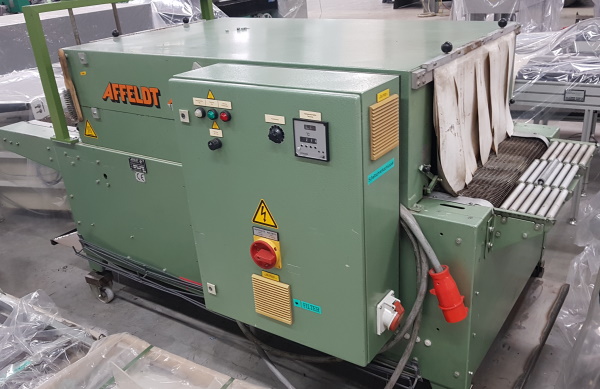

Affeldt  Schrumpftunnel VT 60

Gebrauchtgerät Baujahr 1997

Hochleistungsschrumpftunnel im Baukastensystem für Schrumpf-

folien. Geeignet für die Schrumpfverpackung von Zeitungen,

Zeitschriften und ähnlichen Druckprodukten.

Ausführung:

- von außen verstellbare Luftumwälzung

- Steuerung der Heizelemente über elektronische Lastrelais
  Thyristorausführung, nullspannungsschaltend

- Antrieb stufenlos verstellbar

- Spezial-Isolierung, 100 mm dick

- V2A-Netzband
- verlängerter  Auslauf, 450 mm lang
- Tunnel mit Räder versehen

- 2 Sicherheitsrollen am Tunnelauslauf

- geschlitzte 2-fach-Gardinen am Ein- und Auslauf
- automatische Kettenschmierung für Tunneltransportband
- Kühlgebläse, quermontiert
- 2 Andrückrollen im Auslauf
- Nachlaufautomatik
- Übergaberollen am Einlauf

Durchlassbreite:                   650 mm

Durchlasshöhe:                    300 mm

Pakethöhe:                           250 mm

Haubenlänge:                    1.500 mm

Gesamtlänge

einschl. Auslaufrollen:       2.400 mm

Gesamthöhe:                     1.300 mm

Gesamtbreite:                    1.240 mm

Heizleistung:                          20 KW
Stromanschluss:                400 V Drehstrom, 3 Ph.+0+E

   Preis auf Anfrage

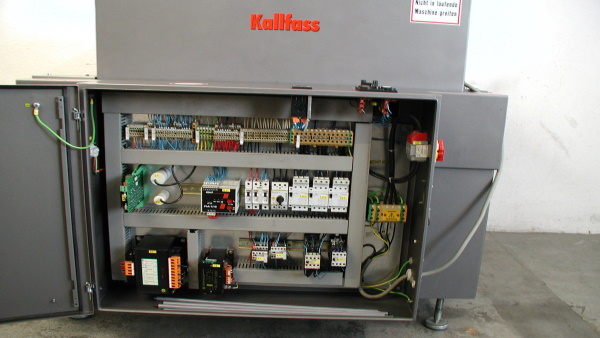

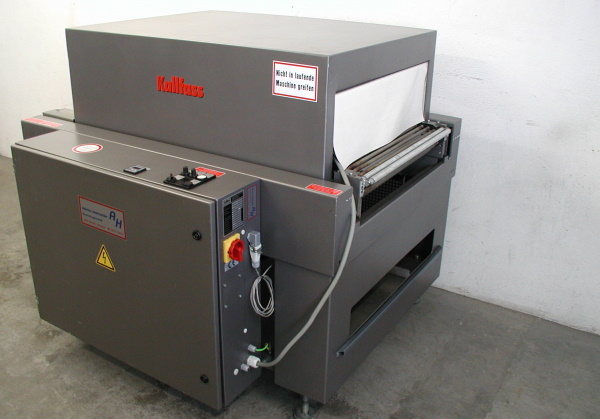

KALLFASS-Schrumpftunnel COMPACT 650 S

(Gebrauchtmaschine Baujahr 200; überholt 2011)

Beschreibung:

Kompakter und wirtschaftlich zu betreibender Schrumpftunnel nach dem patentierten Ring-

düsen-Heizsystem mit besonders wirkungsvoller Luftmengenregulierung. Ausgestattet mit

stufenlos regelbaren Stabkettentransport. Mit der Vorrichtung für drehende Stäbe lassen sich

unerwünschte Abdrücke an der Packgutunterseite bei Einsatz von technischer Folie wie

Clysar ® , Cryovac ® und anderen vermeiden.

Dieser Tunnel eignet sich ganz besonders für die Schrumpfung von klein- bis mittelformatigen

Produkten bei mittleren Leistungsanforderungen.

Umfangreiche serienmäßige Grundausstattung:

silikonüberzogene Transportstäbe, Stababstand 25 mm, Stabdurchmesser 12 mm

Vorrichtung zum Drehen der Transportstäbe, zuschaltbar

stufenlos regelbare Geschwindigkeit für den Stabkettentransport

stufenlos regelbare Tunnelgebläseleistung je nach Folienqualität

energiesparende 2-Stufenheizung mit hochwirksamer Wärmeisolierung der Tunnelhaube

Temperaturkontrolle durch elektronischen Thermostat

einstellbare Durchlasshöhe

einstellbare Arbeitshöhe

Technische Daten:

Tunnel-Durchlassbreite:                                 650 mm

Tunnel-Durchlasshöhe, einstellbar:               100 - 400 mm

Länge der beheizten Tunnelhaube:               1.100 mm

Arbeitshöhe, einstellbar:                                 800 - 900 mm

Transportgeschwindigkeit, variabel:              2,5 - 12 m/min

Antrieb:                                                           Wechselstrommotor 0,25 kW

Luftstromregulierung:                                     patentiertes Ringdüsen-System

Temperaturkontrolle:                                     elektron. Thermostat

Stromanschluss:                                            400 Volt Drehstrom, 50 Hz mit Schutzleiter

installierte Heizleistung, 2-stufig schaltbar:    9 + 4,5 kW (Verbrauch im Dauerbetrieb ca. 40%)

Nennleistung:                                                 14,5 kW

Nennstrom:                                                    21,0 A

Schaltschrankposition und Bedienseite:        in Arbeitsrichtung links

Lackierung:                                                    Kallfass anthrazit

Zusatzausstattung:

300 mm Abkühlstation mit kugelgelagerten Alu-Rollen im Tunnelauslauf

   Preis auf Anfrage

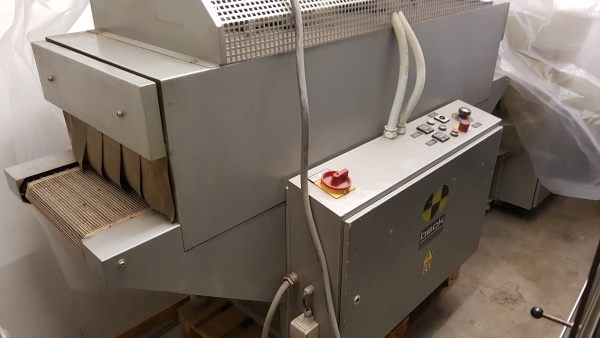

Thermo-Schrumpftunnel BECK Typ HV 401

- Gebrauchtgerät Baujahr 1998


Der Hochleistungsschrumpftunnel ist in energiesparender Ausführung gebaut. Er ist vom
Heizsystem und den Einstellmöglichkeiten her so variabel ausgelegt, dass mit Folie um-
hüllte Produkte verschiedenster Konturen sauber ausgeschrumpft werden können.

Arbeitsweise:

Der Thermoschrumpftunnel arbeitet mit getrennten Gebläsen zur Erzeugung einer separat
regulierbaren Ober- und Unterhitze. Die spezielle Isolationstechnik reduziert den Wärmeverlust

durch Abstrahlwärme, reduziert die Leistungsaufnahme um bis zu 20% und erhöht somit den Wirkungsgrad der Maschine erheblich. Die Schrumpftemperatur wird über eine

digitale Steuerung geregelt und auch bei hohem Warendurchsatz präzise gehalten.

Die Heizaggregate oben und unten sind herausnehmbar; der Thermoschrumpftunnel ist im Wartungsfall

nach wenigen Minuten wieder verfügbar. Die Durchlaufgeschwindigkeit ist stufenlos regelbar.

Durchlassbreite:                         400 mm
Durchlasshöhe:                          150 mm

Haubenlänge:                          1.700 mm
Transportlänge:                      2.100 mm
Transportstababstand:           jeder 2. Niet belegt

                                                  Stababstand Mitte/Mitte Stab

                                                  Teflongitternetz

Stromart:                                 230/400 Volt Drehstrom N-PE
Heizleistung:                            regelbar von 4 - 18 kW
Anschlusswert:                        19 kW
Durchlaufgeschwindigkeit:    stufenlos regelbar bis 19 m/min.
Farbe:                                      Hammerschlag-Lack hellgrau

Abmessung:                           2.100 (L) x 1.070 (B) x 1.550 (H) mm


  Preis auf Anfrage
